Приварной крепеж оптом: полное руководство по выбору, стандартам и закупкам для производств

Современное промышленное производство требует максимальной скорости сборки при сохранении безупречной надежности узлов. В условиях, когда каждая секунда такта конвейера стоит денег, классические методы соединения деталей уступают место более технологичным решениям. Приварной крепеж — это скрытый драйвер эффективности для предприятий машиностроения, приборостроения и строительства. Однако процесс закупки таких метизов часто сопровождается множеством подводных камней: от нестабильного качества сплавов до срыва сроков поставки. Этот материал создан для того, чтобы инженеры-конструкторы, технологи и специалисты по снабжению могли детально разобраться в номенклатуре, стандартах и правилах выбора надежного поставщика.

Почему предприятия меняют поставщиков: скрытые проблемы и реальные потребности

Процесс поиска нового партнера для оптовых закупок редко начинается на пустом месте. Чаще всего триггером выступают системные сбои в текущих цепочках поставок. Анализ обращений производственных предприятий показывает, что инициация поиска нового поставщика приварных метизов связана с конкретными болями.

Первая и самая критичная проблема — нестабильное качество или откровенный брак. Когда на линию поступает партия шпилек с нарушенной геометрией сварочного торца или некачественным омеднением, дуга при конденсаторной сварке формируется неравномерно. Итог — не провар, отрыв крепежа при минимальной нагрузке и отправка дорогостоящего корпусного изделия в изолятор брака. Вторая проблема — срыв сроков поставки. Отсутствие нужной позиции на складе поставщика останавливает сборку целого узла.

Кроме того, сегодня остро стоит вопрос импортозамещения. Уход с рынка ряда европейских брендов заставил инженеров и закупщиков экстренно искать аналоги, которые не уступают по классу прочности и точности исполнения. Не менее важен фактор ассортимента: закупщику крайне неудобно дробить спецификацию на пять разных компаний. Наличие в одном месте стандартных позиций и возможности заказать нестандартные метизы по техническому заданию (ТЗ) — весомое конкурентное преимущество.

На пути к заключению контракта покупатель проходит несколько стадий осведомленности. От полного незнания технологии (когда конструктор только ищет способ закрепить плату на тонком листе металла без следов на лицевой стороне) до глубокого погружения в стандарты, когда специалист запрашивает сертификаты на химический состав металла и протоколы испытаний на отрыв. Понимание этих этапов позволяет нам в компании Контур предоставлять именно ту техническую и коммерческую информацию, которая нужна клиенту здесь и сейчас.

Продукт в деталях: классификация, характеристики и стандарты приварного крепежа

Крепёж для приварки делится на два основных типа:

• Крепёж для приварки конденсаторным разрядом с оплавлением кончика диаметром от 2 до 10мм

• Крепёж для дуговой сварки (вытянутой дугой) диаметром от 3 до 25мм.

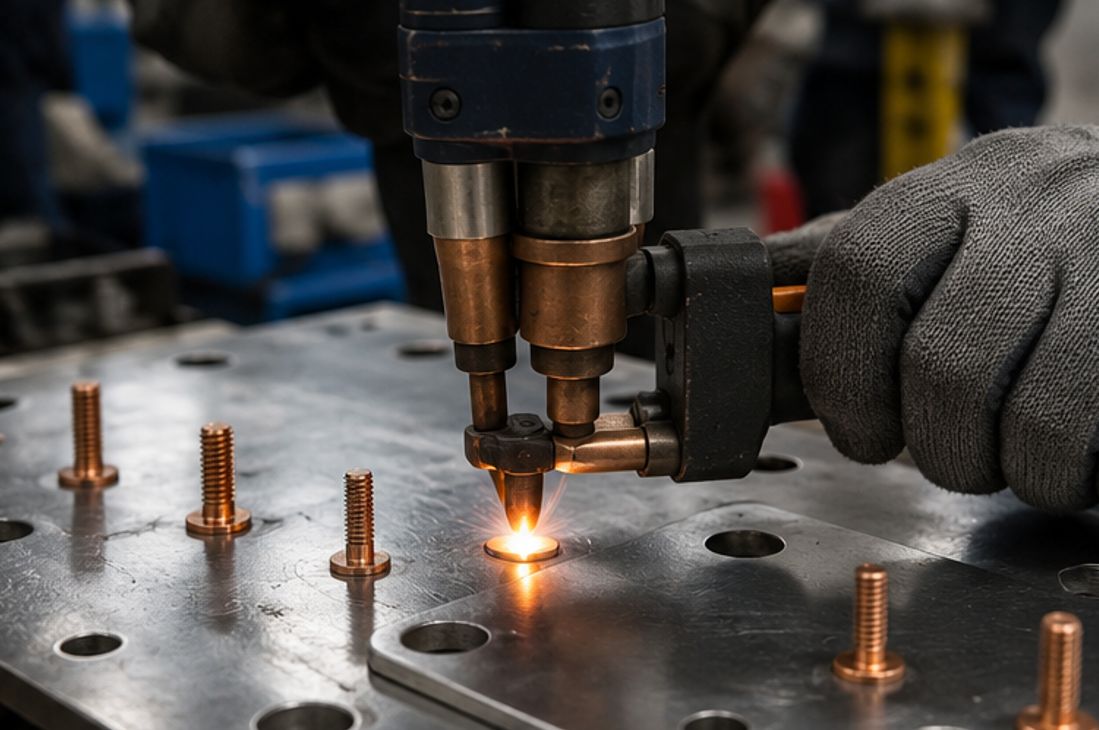

Процесс приварки крепежа конденсаторным разрядом

Приварка крепежа конденсаторным разрядом с оплавлением кончика - это полуавтоматический сварочный процесс. Для работы на оборудовании для конденсаторной сварки, необходимо всего лишь правильно его настроить.

При помощи конденсаторной сварки  имеется возможность приваривать шпильки небольшого диаметра от 2 до 10мм к тонкому листовому металлу от 0,5мм.

Весь крепёж для  конденсаторной сварки имеет фланец с кончиком определённого размера. Фланец увеличивает площадь соединения с заготовкой, а кончик играет важную роль в процессе сварки. Комплект сварочного оборудования состоит из блока питания, сварочного пистолета и кабеля заземления.

Крепёж устанавливается в держатель сварочного пистолета и позиционируется на поверхности заготовки. Процесс запускается оператором, нажатием кнопки пистолета.        Мгновенная энергия (низкого напряжения, постоянного тока) подаётся от блока заряженных электролитических конденсаторов, которые имеют электронное управление.

Цепь запуска передаёт энергию конденсатора к крепежу, при этом кончик крепежа испаряется и образует ионизационная дорожка на пике сварочного тока. При этом дуга достигает сварочной поверхности детали.

Под давлением пружины частично оплавленный крепёж  соединяется с расплавленной поверхностью детали. Время сварочного цикла составляет 4-6 миллисекунд. Максимальная глубина провара 0,2 мм. При этом после сварки отсутствует изменение цвета, деформация и оплавление обратной стороны  заготовки.

Данный процесс сварки позволяет соединять разные материалы: низкоуглеродистая сталь, нержавеющая сталь, латунь. Алюминиевая шпилька приваривается только к алюминиевому листу.

Процесс чаще всего используется на производствах, которые работают с тонколистовым металлом.

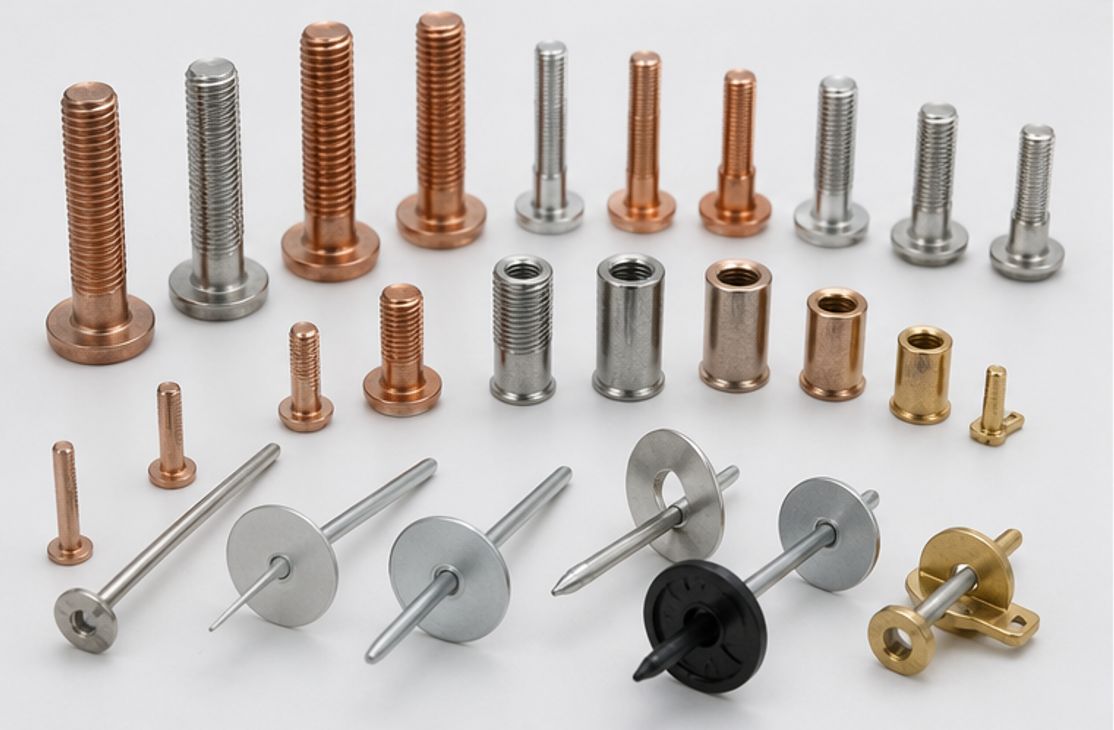

Основные виды приварных метизов для конденсаторной сварки

• Ассортиментная матрица включает в себя десятки наименований, каждое из которых решает свою инженерную задачу:

• Приварные шпильки: Самый массовый продукт. Делятся на резьбовые (тип PT) и  гладкие (тип UT). Резьбовые, используются для последующего монтажа деталей с помощью гаек.

• Приварные втулки (бонки): Элементы с внутренней резьбой тип (IT). Незаменимы в приборостроении для монтажа печатных плат и панелей.

• Приварные лепестки и контакты заземления: Критически важны в электротехнике для обеспечения безопасного контура заземления (часто изготавливаются из латуни или омедненной стали).

• Гвозди изоляционные: Применяются для фиксации тепло- и звукоизоляционных матов на металлических конструкциях (например, в системах вентиляции и кондиционирования). Подразделяются на гвозди с шайбами (клипсами) и чашеобразные (гвозди со шляпками). Первые привариваются на металл, затем на них одевается изоляционный материал с последующей фиксацией шайбами (клипсами). Во втором случае изоляционный материал накладывается на металлическую поверхность, затем прокалывается чашеобразными гвоздями, установленными в сварочный пистолет, и привариваются.

Технические характеристики и допуски

Качество соединения напрямую зависит от физико-механических свойств метиза. Метрическая резьба варьируется от М3 до М10.

Поставляемый компанией «Контур» приварочный крепёж соответствует стандарту DIN EN ISO 3269 с уровнем качества (AQL) 1.5 и стандарту DIN EN ISO 2768 с классом допуска m (средний).

Материалы и антикоррозионная защита

Шпилька для конденсаторной сварки изготавливается из следующих материалов:

1. Сталь 4,8 омеднённая, Rm≥420н/мм2, Re≥340 н/мм2;

2. Сталь нержавеющая 1.4301/03 (A2-50), Rm≥500н/мм2, Re≥210 н/мм2;

3. Латунь CuZn37 (Ms63), Rm≥370н/мм2

4. Алюминий AMg3, Rm≥180н/мм2

Шпилька с холодно накатанной резьбой обладает рядом преимуществ: одинаковым направлением волокон, увеличенной прочностью поверхности, меньшей шероховатостью и большей устойчивостью к коррозии.

Стальные резьбовые шпильки и шпильки без резьбы обычно покрываются медным покрытием (стандарт DIN EN ISO 4042), толщина покрытия составляет от 4 до 8 мкм, допуск 6h.

Диаметр фланца конденсаторной шпильки всегда превышает диаметр цилиндрической части. Во время сварки фланец защищает цилиндрическую часть от воздействия дуги и увеличивает площадь сварки, что улучшает качество соединения. Фланец также используется для автоматической подачи с помощью подающих устройств.

Нормативная база: ГОСТ, DIN, ISO

Главным международным документом, регламентирующим геометрию, материалы и механические свойства приварных метизов, является стандарт DIN EN ISO 13918. Он заменил собой ряд устаревших локальных норм, таких как DIN 32501. В Российской Федерации также действуют соответствующие ГОСТ Р, гармонизированные с международными требованиями. Производство нестандартных позиций осуществляется по ОСТ или внутренним ТУ предприятия.

Таблица 1. Соответствие материалов приварного крепежа по ISO 13918

Процесс приварки крепежа дуговой сваркой (вытянутой дугой)

Крепёж для дуговой сварки выпускается диаметром от 3 до 25мм.

Процесс приварки вытянутой дугой это также полуавтоматический сварочный процесс.

Для приварки крепежа диаметром от 3 до 5мм, защита сварочной ванны не требуется.

Для приварки крепежа диаметром от 6 до 16мм, для защиты сварочной ванны используется защитный сварочный газ (обычно 80% Аргон и 20% СО2), для приварки крепежа диаметром от 6 до 25мм используются одноразовые керамические кольца.

 Процесс приварки протекает следующим образом:

• Крепёж, зафиксированный в сварочном пистолете, плотно прижимается к рабочей поверхности. Источником энергии для дуговой сварки является либо выпрямитель постоянного тока, либо мотор-генератор. Мощность сварки автоматически контролируется точным дозированием времени сварочного цикла.

• Нажатие кнопки запускает цикл сварки, ток подаётся в соленоид сварочного пистолета, крепёж поднимается над рабочей поверхностью, создавая дугу, которая расплавляет алюминиевый шарик и кончик крепежа и оплавляет сварочную поверхность.

• Керамическое кольцо защищает дугу, концентрирует тепло и формирует сварочный шов. Соленоид пистолета обесточен, и крепёж под действием силы пружины внедряется в сварочную ванну, соединяя его со сварочной поверхностью.

• Сварочный цикл по времени занимает меньше секунды. Сварочное соединение образует максимальную прочность соединения в сварочной зоне. Керамическое кольцо раскалывают и удаляют. Сварочное соединение, у основания крепежа, имеет ровный сварочный шов в виде валика.

• Дуговая сварка позволяет приваривать различные типы и размеры крепежа. Крепёж, должен быть изготовлен из специально предназначенного для сварки металла и, иметь определённую форму привариваемого конца. При использовании керамических колец,  используется крепёж, в привариваемый конец которого запрессован  алюминиевый шарик. Дуговая сварка позволяет достигать максимальной прочности и долговечности соединения. Необходимо отметить, что крепёж приваривается по всей плоскости крепежа.



   Процесс применяется для сварки низкоуглеродистой и нержавеющей сталей и чаще всего используется на производстве по изготовлению металлоконструкций.

Основные виды приварных метизов для дуговой сварки

• Резьбовые шпильки (тип RD, PD, DD) с разной длиной не резьбовой части со стороны привариваемого конца. Диаметр шпилек от М6 до М16мм. Длина стандартных шпилек от 15 до 65мм.

• Гладкие шпильки (без резьбы) тип UD. Наружный диаметр шпилек от 6 до 16мм. Длина от 20 до 80мм.

• Приварные втулки (бонки) тип ID. Внутренний диаметр втулок М6, М8 и М10. Длина от 15 до 50мм.

• Гибкие упоры (тип SD). Наружный диаметр гибких упоров от 10 до 25мм. Длина от 50 до 350мм.

Виды приварных метизов для дуговой сварки с коротким сварочным циклом (до 100мсек)

• Болты заземления с пластиковыми колпачками. Наружный диаметр М6 и М8, длина 15,5 и 18,5мм.
• Гвозди изоляционные. Наружный диаметр от 3 до 6мм. Длина от 30 до 400м

Технические характеристики и допуски

Качество соединения напрямую зависит от физико-механических свойств метиза. Метрическая резьба варьируется от М6 до М16. Привариваемый конец шпильки конический 135°. Для сварки с керамическим кольцом, шпильки имеют алюминиевый шарик, запрессованный в кончик крепежа.

Поставляемый компанией «Контур» приварочный крепёж соответствует стандарту DIN EN ISO 3269 с уровнем качества (AQL) 1.5 и стандарту DIN EN ISO 2768 с классом допуска m (средний).

Резьба шпилек соответствует стандарту DIN ISO 724 допуск 6g.

Материалы и антикоррозионная защита

1. Обычно крепёж для дуговой сварки поставляется без покрытия поверхности.

2. Резьбовые шпильки для дуговой сварки изготавливается из следующих материалов:

3. Сталь 4,8 омеднённая, Rm≥420н/мм2, Re≥340 н/мм2;

4. Сталь нержавеющая 1.4301/03 (A2-50), Rm≥500н/мм2, Re≥210 н/мм2;

5. Гибкие упоры (тип SD) изготавливаются из следующих материалов:

6. Сталь (S235J2G3+C450), Rm≥450н/мм2, Re≥350н/мм2;

7. Нержавеющая сталь 1,4301/03, Rm≥540-750н/мм2, Re≥350н/мм2;

Контроль качества и сертификация: гарантия безопасности узлов

Качественный приварной крепеж невозможно произвести без многоступенчатой системы контроля. Надежный поставщик, такой как компания «Контур» в России, обеспечивает строгий надзор на всех этапах.

Входной контроль сырья. Прежде чем проволока отправится на холодновысадочные автоматы, проверяется ее химический состав. Превышение содержания углерода или вредных примесей (серы, фосфора) катастрофически снижает свариваемость.

Операционный и выходной контроль (QC). В процессе производства применяется статистический контроль качества (SPC). Отслеживается геометрия резьбы (с помощью калибров-колец), формы сварочного кончика и толщина покрытия. Для оценки антикоррозионных свойств, проводятся испытания в камере соляного тумана. Самый важный тест — механические испытания сварного соединения: на отрыв, изгиб (шпилька должна гнуться на угол до 60 градусов без разрушения сварного шва) и кручение.

Документация и рекламации. Компания «Контур» делает ставку на качество: мы напрямую сотрудничаем с проверенными производителями крепежа, контролируя материалы и технологические процессы, что позволяет гарантировать полное соответствие продукции международным стандартам ISO. Это ключевое преимущество по сравнению с обычными торговыми посредниками. Сотрудничая с «Контур», вы минимизируете риск получения ненадёжных соединений и не несете дополнительных затрат на исправление брака из-за использования некачественного крепежа. Наличие у производителя сертификата менеджмента качества ISO 9001 — обязательное условие для работы с крупными заводами. В случае возникновения рекламаций профессиональный поставщик не просто оформляет возврат, а проводит техническую экспертизу. Зачастую проблема кроется не в метизах, а в неверных настройках сварочного пистолета или плохой подготовке поверхности металла клиентом.

Коммерческие условия: как формируется цена и оформляется сделка

Запрос «приварной крепеж купить оптом цена» — один из самых высокочастотных. Однако итоговая стоимость зависит от множества факторов, формирующих коммерческую политику поставщика.

Ценообразование и скидки

Базовая цена обычно указывается за 1000 штук или за килограмм (для крупных изделий). Прозрачное ценообразование подразумевает наличие ценовых тиров: мелкий опт, средний и крупный опт. Для стратегических партнеров, заключающих долгосрочные контракты, внедряются механизмы фиксации цен на определенный период. Это защищает производственный бюджет клиента от резких колебаний курсов валют или стоимости металла на мировых биржах LME.

Условия заказа и оплаты

Показатель MOQ (Minimum Order Quantity) определяет минимальный объем заказа. Крупные поставщики предлагают гибкие условия: от отгрузки кратно заводской упаковке до сборных заказов, где в один счет включены десятки разных позиций. Оплата для новых контрагентов традиционно начинается с 100% предоплаты, однако по мере наработки истории сотрудничества открываются кредитные лимиты и предоставляется отсрочка платежа (от 14 до 60 дней). Работа ведется с полным выделением НДС, а внедрение систем электронного документооборота (ЭДО) сокращает время обмена закрывающими документами до нескольких минут.

Таблица 2. Сравнение условий поставок (стандартные vs партнерские)

Логистика и склад: обеспечение бесперебойных поставок

Даже самый качественный приварной крепеж бесполезен, если он не прибыл на сборочную линию вовремя. Логистический потенциал поставщика — это фундамент производственной безопасности заказчика.

Крупные компании поддерживают колоссальные складские запасы по ключевым, высокооборачиваемым позициям (шпильки М3-М10, приварные втулки). География поставок охватывает всю территорию России и страны СНГ. Для постоянных клиентов внедряется система поддержания неснижаемого остатка (VMI — Vendor-Managed Inventory): поставщик сам следит за тем, чтобы на его складе всегда лежал месячный запас крепежа под ваш производственный график. Отгрузка по системе Just-In-Time (точно в срок) минимизирует складские издержки самого предприятия.

Важную роль играет промышленная упаковка. Метизы фасуются в плотные полиэтиленовые пакеты, картонные короба и укладываются на паллеты. Это исключает повреждение резьбы при транспортировке транспортными компаниями (ТК) и защищает детали от конденсата. Современная штрихкод-маркировка тары исключает риск пересортицы и недовложений.

Экспертиза поставщика и процесс принятия решений

Выбор поставщика приварного крепежа — это многофакторный процесс, в котором участвует целая группа лиц, принимающих решения (DMU — Decision Making Unit). Менеджер по снабжению ищет низкую цену и скорость доставки. Конструктор и главный инженер требуют неукоснительного соответствия ГОСТ и ISO, а также технической поддержки. Финансовый директор оценивает условия отсрочки.

Компания Контур объединяет эти интересы, выступая не просто продавцом, а инжиниринговым партнером. Техническая компетентность выражается в способности провести аудит чертежей заказчика, рассчитать нагрузки на точку сварки и предложить подбор аналогов для оптимизации себестоимости узла без потери прочности. При необходимости инженеры помогают с настройкой сварочных пистолетов и аппаратов прямо в цехах клиента.

Этапы закупки обычно включают: формирование потребности, рассылку ТЗ, получение коммерческих предложений (КП), запрос образцов для тестирования (Proof of Concept) на реальном оборудовании заказчика, согласование спецификаций и финальное подписание рамочного договора.
